Montage Fasten Quick Block MRI 60mm

L'aménagement d'un poste de navigation requiert des interfaces articulées pour fixer des appareils ou des barres sur le pont. Le support Fasten Quick Block MRI assure le montage vissé, pivotant et inclinable des équipements à base plate à bord d'un bateau.

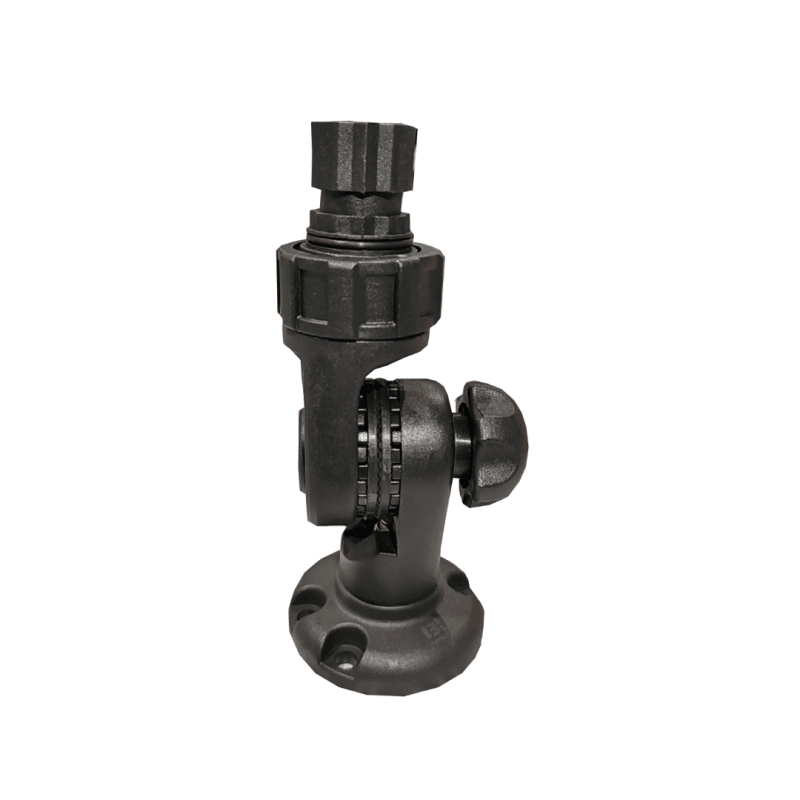

Articulation du Fasten Quick Block MRI en bateau

Ce module associe une plaque ronde de 63 mm de diamètre (format 60 mm) et un adaptateur mâle en étoile à 12 branches. Une vis M6x60 DIN 912 et un écrou autobloquant M6 DIN 985 relient la plate-forme à l'adaptateur, assurant une rotation à 360° autour de l'axe. Le joint d'inclinaison à cannelures de 27,7° intègre des rondelles Dp230 de 7,5° et un ressort. Le blocage de l'angle s'opère par un boulon M6x55 DIN 933 et un bouton hexagonal doté d'un écrou M6 DIN 934.

Montage déporté et matériaux en navigation

• Marque : Fasten
• Modèle : Quick Block MRI
• Diamètre de la plaque : 63 mm (format 60 mm)
• Rotation : 360° et joint d'inclinaison cranté
• Matériaux : polyamide chargé de fibre de verre et PVC noir
• Visserie : inox A2 (AISI 304) et écrou laiton M6 DIN 934

Cet accessoire rehausse les barres de supportage ou connecte deux supports Fs219 pour former un montage avec support déporté sur le navire. L'ensemble comprend quatre vis WS M6x16 et quatre écrous M6 DIN 934 destinés à visser directement les objets plats sur la plaque.
